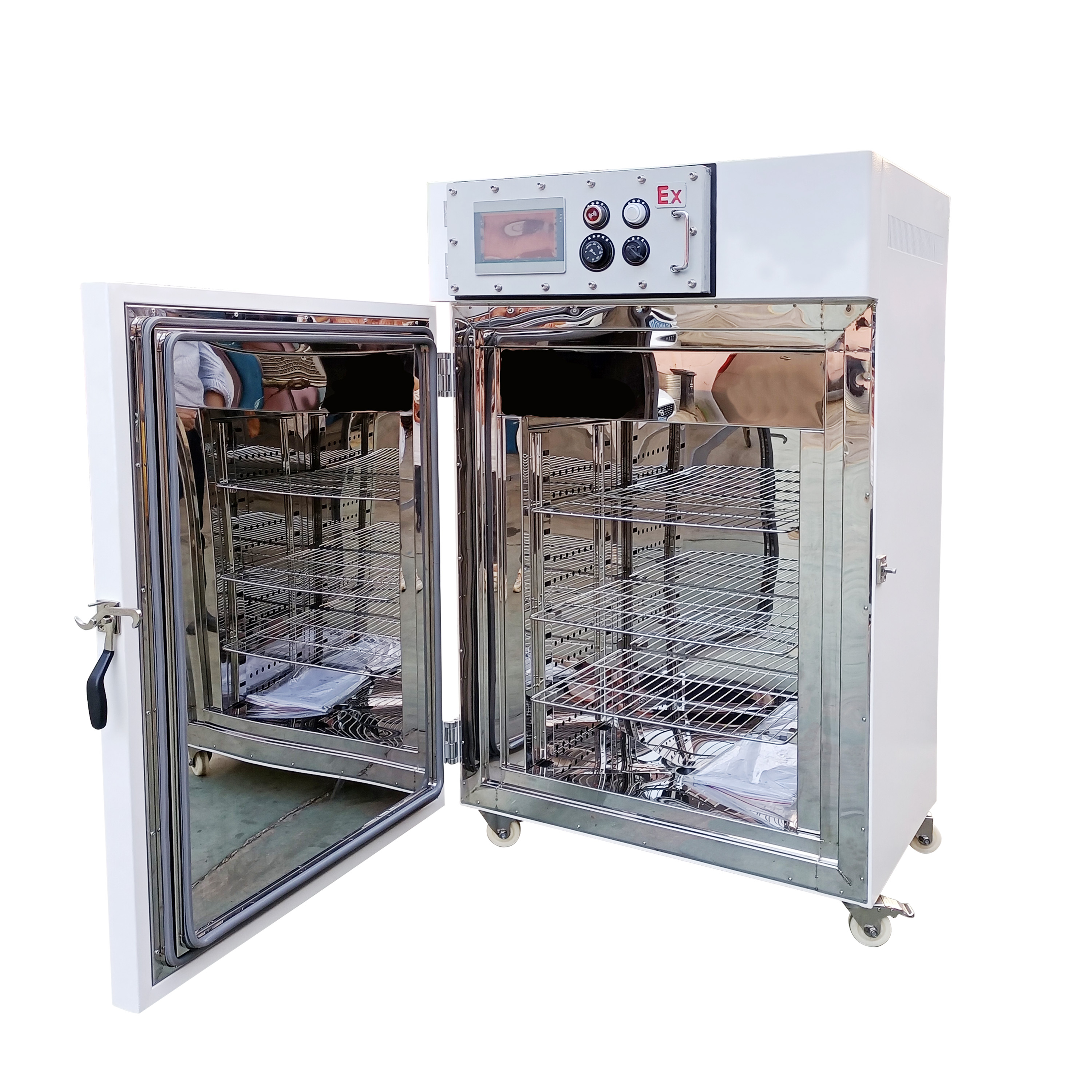

防爆热风干燥箱DHG-240L-FB

用途概述:

本试验设备适用于航空、汽车、化工、生物制药、实验室、科研单位及大专院校等领域对其产品及材料进行高温的环境下检验、烧结处理、烘干其各项性能指标。

技术指标:

内部尺寸mm：600*500*800(宽*深*高)

外部尺寸mm:约1100*700*1350(宽*深*高)

表面隔热温度:整体表面温升不大于室温+15℃，门口、门锁紧件与密封圈周边除外。

可调节温度范围:RT10~200℃

温度波动度:≤+0.5℃

温度均匀度:士2.0℃%

升温斜率:1~5℃/min

降温方式：换气风机自然冷却或注氮冷却

功率：2.7KW

电源：AC220V/ 50HZ

接线方式：单相三线制

设备毛重：约220Kg

系统配置及技术说明:

箱体结构

内箱材质：

1、1.2mm厚度优质高级SUS304面抛光不锈钢板减少变形加工后的平整度更好，

2、内胆外表面增加筋骨支撑，使内胆能够承受大的形变可能(加强的作用是保证高温防爆变形)

3、内胆焊接工艺：镜面板内部采用氲弧焊接满焊，表面先打磨经钝化抛光工艺处理确保光洁度无尘无死角。

外箱材质：

1、1.2mm厚度冷轧钢板静电烤漆，坚固、美观、耐用表面喷9003米白色

2、壳体内侧增加筋骨框架，整个框架与底部槽钢整体固定(加强的作用同样是保证高温防爆变形)

3、底部结构：整机底部采用角钢槽钢整体焊接成形，底座固定可靠

保温棉：防火型超细硅酸铝高温保温棉(主体保温层厚度100mm门保温层70mm)

载物架：

1、采用不锈板，表面冲孔直径10mm；

2、载物架子外形尺寸:565*470*15mm；隔板合计3块；

3、隔板高度带高低调节支撑架；隔板设计载重20Kg

加热器：

1、腔体内分多组干烤型瓷片式高温型304级别加热器，表面翅片散热工艺。

2、加热器安装与腔体导流板内侧，完全与保温层隔离，确保工作室内表面操作安全与维护便捷。

主门结构：

1、门体采用冷板框架焊接表面喷塑处理；

2、采用单开门，不锈钢挂钩紧锁装置；

3、门较链采用多组强度较链，门锁采用高强度链接；

4、无玻璃观察窗。

防爆门结构

1、防爆门设计在设备后背。

2、防爆门采用紧迫锁，发生正压强自动释放压力气流

风道循环结构

1、设计2部高温涡轮电机。

2、蜗壳表面安装有分流板，循环倒流板，倒流板表面实现散热孔工艺

3、风道设计在腔体后背，实现两侧排风上下中心回风，实现强制对流均布循环。

换气/进气

1、后背设计自然换气管道，换气口直接32mm，废气可以通过波纹管与现场负压管道连接排出

2、可预留惰性气体进气管道接口，中8mm快插口。

密封圈：采用高温硅胶条，内部采用冷却降温处理工艺，减少物品污染。

测控系统

温度控制器

1、采用SHH工业PLC高精确的微电脑彩色触摸屏操作界面智能PID温度控制器，输出采用固态继电器无触点输出，控温精度更精准。

2、升温采用99段温度设置、99个周期循环与升温斜率设置，保温停留设置，可实现跳段控制，多组循环控制等

控制过程举例

1、触摸屏界面第一阶段设定温度100C，室温到达100C斜率用时60min，到达100C后保温240min。

2、第二阶段设定温度150C，室温到达150C斜率用时60min，到达150C后保温240min。

3、备注:控制器可选择固定值模式与分段模式运行

温度检测系统

1、触摸屏独立的温度检测传感器一根。

2、独立限温传感器固定方式为腔体侧面位置一根

3、传感器采用PT100型热电偶。

数据查看与记录

1、触摸屏界面可直接查看运行数据记录曲线。

2、运行历史故障记录可查询。

3、USB接口可导出运行数据

循环系统

1、配两组高温型70W循环电机。

2、采用后背水平风道循环方式

通讯与监控

1、具备 R485通讯接口(提供通讯协议)

2、可升级的网口连接

计时器：标准的电子计时器1分钟-9999小时(任意可调)

权限管理

1、操作员控制界面开放。

2、具备后台工程师参数密码

防爆装置

1、两组防爆高温型加热管

2、两组循环防爆马达。

3、防爆电器柜。

4、防爆自动释放门。

备注:所有电器原件均按装在防爆电器箱内，确保与外界相对隔绝，因防爆电箱内电器会产生热量现场需要同压缩空气循环散热辅助。

保护与监控系统

具有独立的数字仪超温保护切断加热与循环电机过流报警漏电保护

电机过电流保护

快速熔断器

线路保险丝及全护套式端子

接地保护

设备使用环境要求

1、温度:5-30C

2、相对湿度小于85%RH

3、大气压:86-106Kpa

4、周围无强烈振动

5、周围无高浓度粉尘及腐蚀性物质

6、为保证设备的正常运行和操作方便除保持水平安放外，设备与墙壁或器物之间应预留一定的空间，以便于维修和通风。(一般大于0.6米)7、保护接地线单独接，勿与其他设备的接地线共用

7、烘箱顶部或者后背应具备废气收集管道。

8、采用氮气保护时现场应具备氮气或者气体惰性气体(气体压力不小于03MPa)
